Ultrassonografia
Imagens seccionais e hemodinâmicas em tempo real por ondas sonoras de alta frequência
A Ultrassonografia (USG), também chamada de ecografia, é um método diagnóstico não invasivo e seguro que não utiliza radiação ionizante. A técnica baseia-se na emissão e recepção de ondas mecânicas acústicas de alta frequência (geralmente entre 1 MHz e 20 MHz, inaudíveis para o ouvido humano) para a formação de imagens dinâmicas dos tecidos e órgãos em tempo real.
O princípio físico fundamental opera pelo efeito piezoelétrico: cristais cerâmicos presentes no transdutor vibram e emitem pulsos de som ao receberem pulsos elétricos. Ao atravessar o corpo, a onda sonora encontra diferentes interfaces teciduais, sofrendo reflexão parcial (eco), refração e atenuação. Os ecos que retornam ao transdutor são convertidos novamente em sinais elétricos e processados digitalmente para mapear a profundidade e a intensidade do tecido na escala de cinza (Modo B).
Além da caracterização morfológica de órgãos sólidos e coleções líquidas, a integração com o efeito Doppler (Doppler Colorido, Espectral e Power Doppler) possibilita a avaliação funcional dos fluxos vasculares, mensurando velocidade, direção e padrões de resistência hemodinâmica em tempo real, sendo indispensável na medicina obstétrica, cardiológica, vascular e de emergência.
| Efeito Piezoelétrico | Propriedade física de cristais (como o titanato zirconato de chumbo - PZT) de converter energia elétrica em mecânica (som) e vice-versa. |
| Padrões de Ecogenicidade |
Anecoico: Sem ecos, totalmente preto (líquidos puros como bile e urina). Hipoecoico: Baixa reflexão de ecos, tons de cinza escuro (parênquimas/músculo). Hiperecoico: Alta reflexão, tom branco brilhante (ossos, cálculos, gordura). Isoecoico: Ecogenicidade similar ao tecido de referência adjacente. |
| Impedância Acústica (Z) | Resistência que um meio oferece à passagem do som. Grandes variações de impedância entre dois tecidos (ex.: tecido mole e ar/osso) causam reflexão quase total do feixe sonoro. |
| Modos de Aquisição (B, M e Doppler) |
Modo B (Brilho): Imagem bidimensional em escala de cinza. Modo M (Movimento): Curva de movimento temporal (muito utilizado em ecocardiografia). Doppler: Mapeamento do sentido e velocidade do fluxo sanguíneo. |
| Artefatos Comuns | Sombra acústica posterior (atrás de cálculos e ossos), reforço acústico posterior (atrás de cistos/líquidos) e reverberação. |

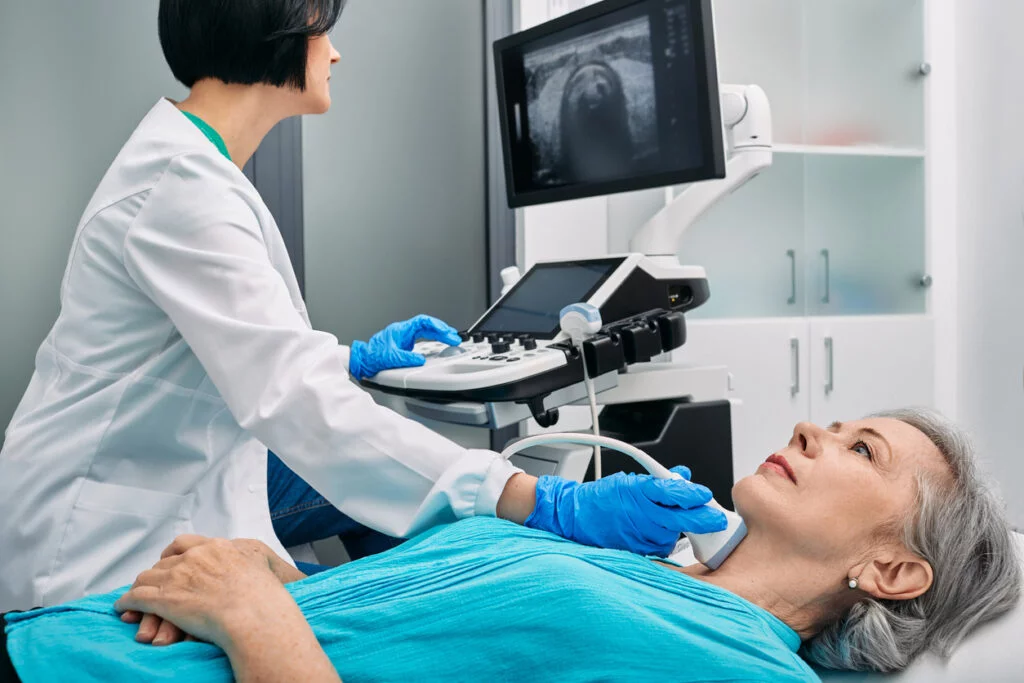

A imagem acima retrata um console moderno de ultrassonografia com monitor articulado de alta definição, painel com controle de ganho por tempo (TGC) e suporte para múltiplos transdutores multifrequenciais.
